BLR-14型拉壓傳感器、變送器
- 產品分類：稱重測力傳感器
- 全國咨詢熱線：
- 13907318074
分享到：
概述
BLR-14型電阻應變式拉壓力傳感器，采用剪切彈性元件結構，具有優良的自然性，其精度高，抗偏載側向能力強，對稱性好，可作拉壓兩用,廣泛用于料斗秤,皮帶秤、電子磅秤中,以及各系統中作力的分析和測量。
主要技術指標
非線性誤差 ≤±0.05℅F.S
滯后誤差 ≤±0.05℅F.S
重復性誤差 ≤±0.025℅F.S
輸出靈敏度 2～2.5mV／V
溫度零點影響 0.005℅F.S／℃
蠕變(30min) ±0.05℅F.S
輸出阻抗及橋壓 350Ω／10VDC
絕緣電阻 ≥2000ΜΩ
過載能力 120℅F.S
工作環境溫度 －10℃～＋55℃
系列規格 5～150(Kg) 200～1000(Kg) 1.5～7(t)
50～1500(N ) 2～10(KN) 15～70(KN)
變送器輸出 0～5VDC 0～10VDC 1～5VDC 0～10mA 0～20mA 4～20mA
BLR-14型電阻應變式拉壓力傳感器，采用剪切彈性元件結構，具有優良的自然性，其精度高，抗偏載側向能力強，對稱性好，可作拉壓兩用,廣泛用于料斗秤,皮帶秤、電子磅秤中,以及各系統中作力的分析和測量。
主要技術指標
非線性誤差 ≤±0.05℅F.S
滯后誤差 ≤±0.05℅F.S
重復性誤差 ≤±0.025℅F.S
輸出靈敏度 2～2.5mV／V
溫度零點影響 0.005℅F.S／℃
蠕變(30min) ±0.05℅F.S
輸出阻抗及橋壓 350Ω／10VDC
絕緣電阻 ≥2000ΜΩ
過載能力 120℅F.S
工作環境溫度 －10℃～＋55℃
系列規格 5～150(Kg) 200～1000(Kg) 1.5～7(t)
50～1500(N ) 2～10(KN) 15～70(KN)
變送器輸出 0～5VDC 0～10VDC 1～5VDC 0～10mA 0～20mA 4～20mA

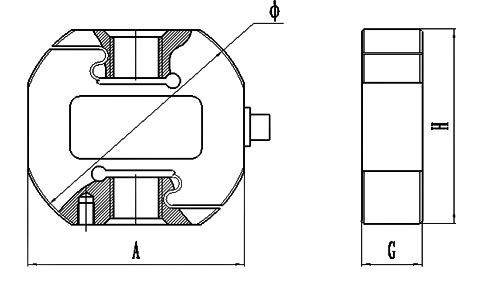

| 測量范圍 | 外形尺寸 | 連接螺紋 | |
| ㎏ | KN(N) | Φ×A×H×G | Μ |
| 5～150 | 50～1500(N) | Φ65×60×58×14 | Μ8 |
| 200～1000 | 2～10 | Φ80×72×68×20 | Μ16×1.5 |
| 1500～7000 | 15～70 | Φ108×100×90×28 | Μ24×1.5 |
